Cómo funciona FireWire

clip_image041
Una conexión FireWire permite enviar datos a y desde dispositivos digitales de banda ancha como videocámaras digitales, y es más rápido que USB.
Probablemente escucharon el término FireWire si usted tiene cualquier interés en vídeo digital--o tal vez lo conoces como Sony i.Link o IEEE 1394, el nombre oficial de la norma. FireWire es una manera de conectar diferentes piezas de equipo para que puedan fácilmente y compartan información.
Originalmente creado por Apple y estandarizado en 1995 como la especificación de Bus serie de alto rendimiento IEEE 1394FireWire es muy similar al Bus serie Universal (USB). Los diseñadores de FireWire tenían varios objetivos particulares en mente cuando crearon la norma:
  • Transferencia rápida de datos
  • Capacidad de poner un montón de dispositivos en el bus
  • Facilidad de uso
  • Capacidad hot-plug
  • Suministro de energía a través del cable
  • Funcionamiento Plug-and-play
  • Bajo costo de cableado
  • Implementación de bajo costo
En este artículo aprenderás exactamente qué es FireWire, cómo funciona y porqué deberías usarlo.
clip_image042
Tomas FireWire 400

¿Qué es FireWire?

FireWire es un método de transferencia de información entre dispositivos digitales, especialmente equipos de audio y video. También conocido como IEEE 1394, FireWire es rápido, la versión más reciente alcanza velocidades de hasta 800 Mbps. En algún momento en el futuro, ese número se espera para saltar a un increíble 3.2 Gbps cuando fabricantes reacondicionar los actuales cables FireWire.
Puede conectar hasta 63 dispositivos a un bus FireWire. Sistemas operativos Windows (98 y posteriores) y Mac OS (8.6 y versiones posteriores) lo soportan.
Digamos que tienes tu videocámara digital conectada a su ordenador. Cuando enciende su computadora, consultas de todos los dispositivos conectados al bus y asigna a cada uno una dirección, un proceso llamado enumeración. FireWire es plug and play, y si se conecta un nuevo dispositivo FireWire a su ordenador, el sistema operativo lo detecta pide el disco del controlador. Si ya ha instalado el dispositivo, el ordenador lo activa y comienza a hablar con él. Los dispositivos FireWire son enchufable caliente, que significa que se pueden conectar y desconectar en cualquier momento, incluso con el poder de.
Ahora echemos un vistazo a las especificaciones de FireWire.

Especificaciones de FireWire

La especificación original de FireWire, FireWire 400 (1394a), fue más rápida que USB cuando salió. FireWire 400 está todavía en uso hoy en día y características:
  • Tasas de transferencia de hasta 400 Mbps
  • Distancia máxima entre los dispositivos de 4.5 metros (longitud del cable)
La liberación de USB 2.0--transferencia con velocidades de hasta 480 Mbps y hasta a 5 metros entre dispositivos--cerrado la brecha entre estas normas de competencia. Pero en 2002, FireWire 800 (1394b) empezó a aparecer en dispositivos de consumo, y USB 2.0 fue dejado en el polvo. FireWire 800 es capaz de:
  • Tasas de transferencia de hasta 800 Mbps
  • Distancia máxima entre los dispositivos de 100 metros (longitud del cable)
El más rápido 1394b estándar es compatible hacia atrás con 1394a.

FireWire y USB

La diferencia clave entre USB y FireWire es que FireWire está pensado para dispositivos para trabajar con datos mucho más--cosas como cámaras, reproductores de DVD y equipo de audio digital. USB y FireWire comparten una serie de características pero que difieren en algunos aspectos importantes.
Implementación de FireWire cuesta un poco más que USB, que condujo a la adopción del USB como el estándar para la conexión de periféricos la mayoría que no requieren de un autobús de alta velocidad.
Velocidad a un lado, la gran diferencia de FireWire y USB 2.0 que es USB 2.0 basado en host, lo que significa que los dispositivos deben conectarse a un ordenador para comunicarse. FireWire es igual a igual, lo que significa que dos cámaras FireWire pueden hablar uno al otro sin pasar por una computadora.
Ahora volvamos a la implementación de FireWire. ¿Cómo conectan?
clip_image043

Conectores y Cables FireWire

Dispositivos FireWire pueden ser accionado o apagados. FireWire permite que los dispositivos que obtienen su poder de su conexión. Dos conductores de corriente en el cable pueden suministrar energía (8 a 30 voltios, máximos 1,5 amperios) desde el ordenador a un dispositivo alimentado. Dos conjuntos de par trenzado cargar los datos en un cable FireWire 400 utilizando una configuración de 6 pines.
clip_image044
Cable adaptador FireWire (9-pin configuración de izquierda)
Algunos pequeños dispositivos habilitados para FireWire usan conectores de 4 pines para ahorrar espacio, omitiendo los dos pernos utilizados para alimentación.
Cables FireWire 800 utilizan una configuración de 9 pines. Seis de esos alfileres son los mismos que los seis pines en el conector 1394a (mostrado arriba). Dos de los pines agregados proporcionan un "escudo de tierra" para proteger a los otros alambres de interferencia, y la tercera agregó pin no hace nada en este momento [ref].
Porque FireWire 800 es compatible con FireWire 400, hay una gran variedad de adaptadores disponibles para facilitar la combinación de las dos normas en el mismo bus. También hay dos tipos de puertos FireWire 800 disponibles: un "bilingüe" Puerto acoge dos estándares FireWire, mientras que un puerto b sólo acepta sólo un conector FireWire 800.
clip_image045

Envío de datos a través de FireWire

FireWire utiliza 64 bits direccionamiento fijo, basado en el estándar IEEE 1212. Hay tres partes a cada paquete de información enviada por un dispositivo FireWire:
  • Un 10-bit ID de autobús que se utiliza para determinar qué autobús FireWire procedian los datos
  • Los datos enviados un 6-bit ID físico que identifica qué dispositivo en el bus
  • Un 48-bit área de almacenamiento que es capaz de hacer frente a 256 terabytes de información para cada nodo
El autobús ID y física ID juntos conforman el 16-bit ID de nodo, que permite para 64.000 nodos en un sistema. Datos pueden enviarse a través de hasta 16 lúpulo (dispositivos). Saltos ocurren cuando los dispositivos están encadenadas juntos. Miren el ejemplo de abajo. La videocámara está conectada con el disco duro externo conectado al ordenador a ordenador A está conectado al ordenador B, que a su vez está conectada al ordenador C. Tarda cuatro saltos para computadora C acceder a la cámara.
Suponiendo que todos los dispositivos en esta configuración están equipados con FireWire 800, el camcorder puede ser hasta 400 metros del ordenador.
Ahora que hemos visto cómo funciona FireWire, echemos un vistazo a una de sus aplicaciones más populares: streaming de vídeo digital.
clip_image046

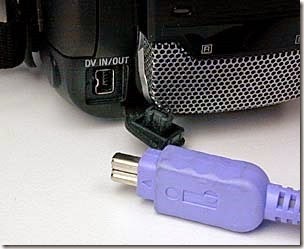

FireWire y Video Digital

FireWire realmente brilla cuando se trata de aplicaciones de vídeo digitales. Mayoría de videocámaras o cámaras de vídeo digitales ahora tienen un conector FireWire. Cuando se adjunta una videocámara a un ordenador mediante FireWire, la conexión es sorprendente.
Un elemento importante de FireWire es el soporte de dispositivos isócronos . En modo isócrono, flujos de datos entre el dispositivo y el host en tiempo real con garantía de ancho de banda y sin corrección de errores. Esencialmente, esto significa que un dispositivo como una videocámara digital puede solicitar que el equipo host asignar suficiente ancho de banda de la videocámara para enviar video sin compresión tiempo real a la computadora. Cuando la conexión FireWire-a-cámara de la computadora entra en modo isócrono, la cámara puede enviar el vídeo en un flujo constante a la computadora sin nada interrumpiendo el proceso.
Usted puede fácilmente editar y crear proyectos de vídeo personalizados utilizando unidades de disco duros rápido, una videocámara digital y una computadora. Con el software adecuado, comunican el ordenador y la cámara y el ordenador puede descargar todo el vídeo automáticamente y con perfecta claridad digital. Puesto que el contenido digital de principio a fin, no hay pérdida de calidad como trabajas en generaciones sucesivas.
