Cómo funcionan las Motherboards

ADS BY GOOGLE

Si alguna vez ha tomado el caso de un ordenador, has visto la una sola pieza del equipo que todo lo une, la placa base. Una placa base permite que todas las partes de su computadora pueda recibir energía y comunicar uno con el otro.
Las motherboards han recorrido un largo camino en los últimos veinte años. Las primeras placas base llevó a cabo muy pocos componentes reales. La primera placa base IBMPC tenía solamente un procesador y ranuras para tarjetas. Usuarios conectados componentes como controladores de unidad de disco y memoria en las ranuras.
Hoy, las motherboards típicamente cuentan con una amplia variedad de funciones incorporadas y que afectan directamente las capacidades y potencial para las actualizaciones de una computadora.
En este artículo, analizaremos los componentes generales de una placa base. Entonces, estrechamente analizaremos cinco puntos que afectan dramáticamente lo que puede hacer una computadora.
clip_image001

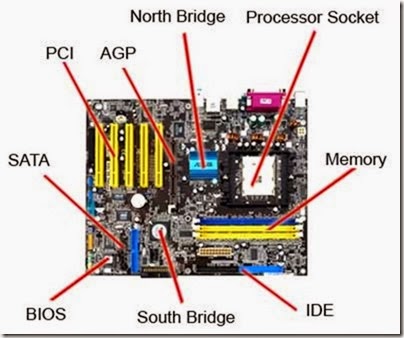

Una placa base moderna.

Factor de forma

Una placa de por sí misma es inútil, pero un equipo tiene que tener uno para operar. Trabajo principal de la placa base es sostener chip microprocesador de la computadora y todo lo demás permiten conectar a él. Todo lo que ejecuta la computadora o mejora su funcionamiento es parte de la placa base o se enchufa mediante una ranura o puerto.
La forma y el diseño de una placa madre se llama el factor de forma. El factor de forma afecta a dónde van los componentes individuales y la forma de caja de la computadora. Hay varios factores de forma específica que utilizan la mayoría de las motherboards PC así todo pueden caber en casos estándar. Para una comparación de factores de forma, pasado y presente, visite Motherboards.org.
El factor de forma es una de las muchas normas que se aplican a las placas base. Algunos de los otros estándares incluyen:
· El zócalo del microprocesador determina qué tipo de unidad de procesamiento Central (CPU) utiliza la placa base.
· El chipset es parte del sistema de la placa base lógica y generalmente está compuesta de dos partes: el northbridge y el southbridge. Estos dos "puentes" conectan la CPU a otras partes de la computadora.
· El chip del sistema básico de entrada/salida (BIOS) controla las funciones más básicas de la computadora y realiza una prueba automática cada vez que se enciende. Algunos sistemas cuentan con dual BIOS, que le proporciona una copia de seguridad en caso de una falla o en caso de error durante la actualización.
· El chip de reloj de tiempo real es un chip de pilas que mantiene los ajustes básicos y la hora del sistema.
Las ranuras y puertos encontramos una placa base incluyen:
· Interconexión de componentes periférico (PCI)-conexiones para video, sonido y video tarjetas de captura, así como las tarjetas de red
· Acelerado gráfica (AGP) - dedicado puerto para tarjetas de vídeo.
· Integrated Drive Electronics (IDE) - interfaces para los discos duros
· Universal Serial Bus o FireWire - periféricos externos
· Ranuras de memoria
clip_image002

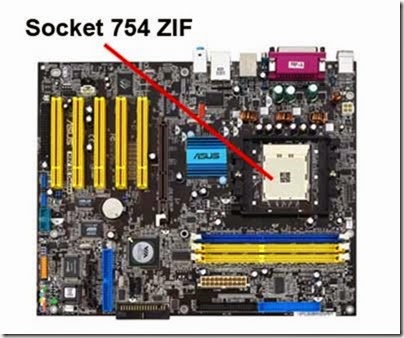

Una placa base Socket 754

Algunas motherboards también incorporan nuevos avances tecnológicos:
· Controladores redundantes de la matriz de independientes de discos (RAID) permiten la computadora reconocer varias unidades como una unidad.
· PCI Express es un nuevo protocolo que actúa más como una red que un autobús. Puede eliminar la necesidad de otros puertos, incluyendo el puerto AGP.
· En lugar de confiar en las tarjetas enchufables, algunas motherboards tienena bordo sonido, red, video u otro soporte periférico.
Muchas personas piensan de la CPU como una de las partes más importantes de una computadora. Veremos cómo afecta el resto del equipo en la siguiente sección.
clip_image003

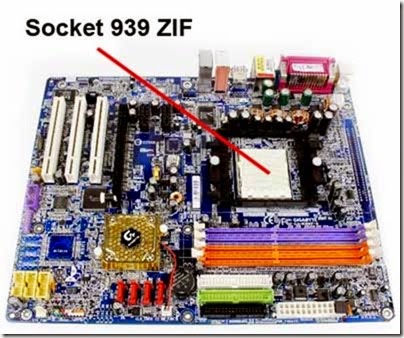

Una placa base Socket 939

Zócalos y CPUs

La CPU es lo primero que viene a la mente cuando muchas personas piensan en velocidad y el rendimiento de una computadora. El procesador más rápido, más rápido el ordenador puede pensar. En los primeros días de ordenadores PC, todos los procesadores tenían el mismo conjunto de pernos que conectaría la CPU en la placa base, llamada el Pin Grid Array (PGA). Estos pernos encajan en un esquema de socket llamado Socket 7. Esto significaba que cualquier procesador encajaría en cualquier placa base.
Hoy, sin embargo, fabricantes de CPU Intel y AMD usan una variedad de PGAs, ninguno de los cuales encajan en Socket 7. Como avanzan de microprocesadores, necesitan pernos más y más, tanto para manejar nuevas características y para proporcionar más y más energía al chip.
Las disposiciones actuales toma a menudo son nombradas para el número de pines en la PGA. Zócalos comúnmente usados son:
· Socket 478 - para procesadores Pentium y Celeron antiguos
· Socket 754 - para algunos procesadores AMD Athlon y AMD Sempron
· Socket 939 - para nuevos y más rápidos procesadores AMD Athlon
· Socket AM2 - para los nuevos procesadores AMD Athlon
· Socket A - para procesadores AMD Athlon antiguos
clip_image004

Una placa de Socket LGA755

La nueva CPU de Intel no tiene un PGA. Tiene un LGA, también conocido como Socket LGA T. representa Land Grid Array. Un LGA es diferente de la PGA en que los pines son en realidad parte del enchufe, no el CPU.
Quien ya tiene una CPU específica en mente debe seleccionar una motherboard basada en la CPU. Por ejemplo, si desea utilizar uno de los nuevos chips multi-núcleo de Intel o AMD, usted necesitará seleccionar una motherboard con el correcto para esos chips. CPU simplemente no encajará en los zócalos que no coinciden con su PGA.
La CPU se comunica con otros elementos de la placa base a través de un conjunto de chips. A continuación analizaremos el chipset más detalladamente.
clip_image005

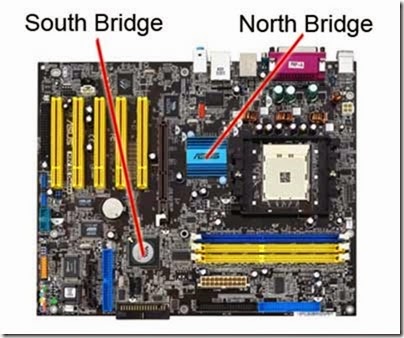

El northbridge y southbridge

Chipsets

El chipset es el "pegamento" que conecta el microprocesador con el resto de la placa base y por lo tanto al resto del equipo. En un PC, consta de dos partes básicas: el northbridgey el southbridge. Todos los diversos componentes de la computadora se comunican con la CPU a través del chipset.
El northbridge conecta directamente con el procesador mediante el bus frontal (FSB). Un controlador de memoria se encuentra en el northbridge, que permite el acceso rápido CPU incidentalmente. El northbridge también se conecta al bus AGP o PCI Express y a la memoria de sí mismo.
El southbridge es más lento que el northbridge e información de la CPU tiene que pasar por el northbridge antes de alcanzar el southbridge. Otros autobuses conectan el southbridge para el bus PCI, puertos de theUSB y las conexiones de disco duro IDE o SATA.
Selección de chipset y CPU selección ir de la mano, porque fabricantes optimización los chipsets para trabajar con CPUs específicas. El chipset es una parte integrada de la placa base, así que no puede ser eliminado o actualizado. Esto significa que no sólo debe zócalo de la placa base encaja la CPU, chipset de la placa base debe funcionar óptimamente con la CPU.
A continuación, analizaremos los autobuses, que, como el chipset, llevan la información de un lugar a otro.
clip_image006
Buses de conectan diferentes partes de la placa base uno al otro

Velocidad de bus

Un bus es simplemente un circuito que conecta una parte de la placa base a otra. Los datos más que un autobús puede manejar al mismo tiempo, más rápido permite información para viajar. La velocidad del bus, mide en megahercios (MHz), se refiere a la cantidad de datos puede mover simultáneamente a través del bus.
Velocidad del bus generalmente se refiere a la velocidad del bus frontal (FSB), que conecta la CPU con el northbridge. Velocidades de FSB pueden variar desde 66 MHz a más de 800 MHz. Puesto que la CPU alcanza el controlador de memoria aunque el northbridge, velocidad FSB puede afectar dramáticamente el rendimiento de un equipo.
Éstos son algunos de los otros buses encontrados en una placa base:
· El autobús parte posterior conecta el CPU con el nivel 2 (L2) de caché, también conocido como cache secundario o externo. El procesador determina la velocidad del bus parte posterior.
· El bus de memoria conecta el northbridge a la memoria.
· El bus IDE o ATA conecta el southbridge con las unidades de disco.
· El bus AGP conecta la tarjeta de video a la memoria y la CPU. La velocidad del bus AGP suele 66 MHz.
· El bus PCI que conecta las ranuras PCI con el southbridge. En la mayoría de los sistemas, la velocidad del bus PCI es 33 MHz. También compatible con PCI es PCI Express, que es mucho más rápido que PCI pero sigue compatible con sistemas operativos y software actual. PCI Express es probable reemplazar a los buses PCI y AGP.
Cuanto más rápido velocidad del bus de una computadora, más rápido funcionará--a un punto. Una velocidad de bus rápido no se puede compensar un procesador lento o chipset.
Ahora echemos un vistazo a la memoria y cómo afecta a la velocidad de la placa base.
clip_image007

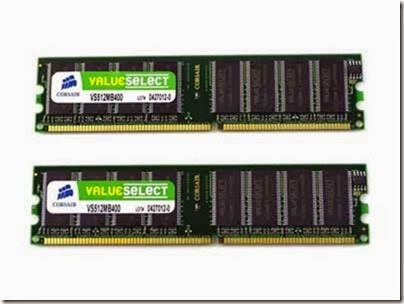

184-pin DDR DIMM RAM

Memoria y otras funciones

Hemos establecido que la velocidad del procesador controla la rapidez cree que una computadora. La velocidad del chipset y autobuses controla qué tan rápido puede comunicarse con otras partes de la computadora. La velocidad de la conexión de RAM directamente controla qué tan rápido el ordenador puede acceder a las instrucciones y datos y por lo tanto tiene un gran efecto en el rendimiento del sistema. Un procesador rápido con RAM lento va a ninguna parte.
La cantidad de memoria disponible también controla cuánto datos la computadora pueden tener fácilmente disponibles. RAM que conforma la mayor parte de la memoria de una computadora. La regla general es más RAM de la computadora tiene, mejor.
Gran parte de la memoria disponible hoy en día es memoria de tarifa de datos doble (DDR). Esto significa que la memoria puede transmitir datos dos veces por ciclo en lugar de una vez, lo que hace la memoria más rápida. Además, la mayoría de las motherboards tienen espacio para múltiples chips de memoria, y en motherboards nuevas, que se conectan a menudo al northbridge mediante un bus doble en lugar de un solo bus. Esto reduce aún más la cantidad de tiempo que tarda el procesador obtener información de la memoria.
clip_image008

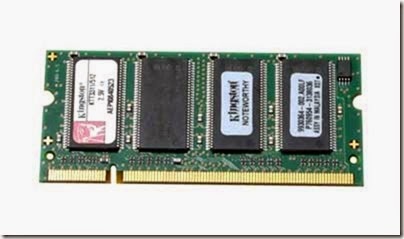

200-pin DDR RAM SODIMM

Ranuras de memoria de una placa base afectan directamente qué tipo y cuánta memoria se apoya. Al igual que otros componentes, la memoria se conecta a la ranura mediante una serie de pines. El módulo de memoria debe tener el número correcto de pernos para encajar en la ranura de la placa base.
clip_image009

64MB SDRAM SIMM

En los primeros días de las motherboards, prácticamente todo lo que no sea el procesador vino en una tarjeta que enchufado en la junta. Ahora, característica de las motherboards una variedad de accesorios a bordo como la compatibilidad con LAN, video, sonido soporte y controladores RAID.
Las motherboards con todas las campanas y silbidos son convenientes y fáciles de instalar. Hay placas base que tienen todo lo que necesitas para crear una computadora completa--todo lo que haces es el palillo de la placa base en un caso y añadir un disco duro, una unidad de CD y una fuente de alimentación. ¿Tienes un ordenador completamente operativo en una sola tarjeta.
Para muchos usuarios promedio, estas características integradas proporcionan amplio soporte para vídeo y sonido. Para los jugadores ávidos y personas que hacen trabajo de diseño asistido por ordenador (CAD) o gráfico de alta intensidad, sin embargo, las tarjetas de vídeo independientes proporcionan mejor rendimiento.
Para obtener más información sobre placas base y temas relacionados, revisa los enlaces en la página siguiente.

Fuentes

· Http://www.bcae1.com/comptutorial/computertutorial.htm Computer Tutorial de operación básica
· ¿Cómo se hacen las Motherboards: Una visita a la fábrica Gigabyte http://www.pcstats.com/articleview.cfm?articleid=1722&page=3
· Instalación de placas http://www.pcmech.com/show/motherboards/85/
· Placa base fundamentos http://www.pcmech.com/show/motherboards/119/
· Placa base definición http://www.sceptre.com/Products/Motherboard/definitions/definitions_board.htm
· PCGuide - http://www.pcguide.com/ref/mbsys/index.htm
· PCGuide - http://www.pcguide.com/ref/mbsys/buses/types/pci.htm
· La guía de la tecnología de PC: Motherboards http://www.pctechguide.com/01mboards.htm
· PCWorld.com - Cómo comprar una placa base http://www.pcworld.com/howto/bguide/0, guid,29,00.asp
· Actualización y reparación de PC octava edición http://cma.zdnet.com/book/upgraderepair/ch04/ch04.htm
· PCWorld.com - Cómo comprar una placa base http://www.pcworld.com/howto/bguide/0, guid,29,page,1,00.asp
· PCWorld.com - tu PC Ideal http://www.pcworld.com/howto/article/0, aid,116993,pg,3,00.asp
· PCWorld.com - frente: Quieres un PC hecho bien? Hazlo tú mismo! http://www.pcworld.com/HOWTO/article/0, aid,119974,00.asp
· Comprensión http://www.directron.com/fsbguide.html velocidades de CPU y memoria del sistema
· PC World | Las motherboards Buying Guide http://www.pcworld.idg.com.au/index.php/id;641784313
· Placas http://www.pcmech.pair.com/mbindex.htm
· Triunfo de los Nerds: una historia de la computadora http://www.pbs.org/nerds/timeline/index.html
· La vieja choza del ordenador - Intel microprocesadores familiar http://www.arcula.demon.co.uk/intl1.htm
· Placas base de ordenador personal, comparada http://is.lse.ac.uk/History/Motherboards.htm
· Guía de la PC: El Bus de memoria http://www.pcguide.com/ref/ram/timingBus-c.html
· Motherboards.org: Comprensión PCI Express http://www.motherboards.org/articles/tech-planations/1438_1.html
· Motherboards.org: Ranuras de expansión Rev 1.3 http://www.motherboards.org/articles/tech-planations/920_1.html
· Motherboards.org: Placa base fundamentos Rev 1.1 http://www.motherboards.org/articles/tech-planations/1_1.html
· Ars Technica: PCI Express: An Overview http://arstechnica.com/articles/paedia/hardware/pcie.ars/1
· Http://www.interfacebus.com/Design_Connector_IDE.html Bus ATA (IDE)
Publicado con fines educativos
