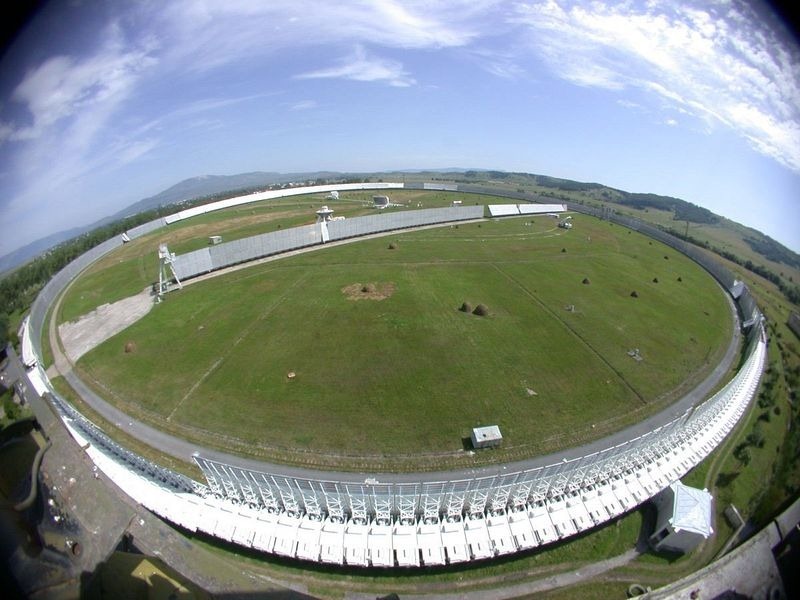

RATAN-600 (abreviatura de Radio telescopio astronómico de la Academia de Ciencias) es un radiotelescopio ubicado cerca de la aldea de Zelenchukskaya en las montañas del Cáucaso, en Rusia, a una altitud de 970 metros. A diferencia de la mayoría telescopios de radio que utiliza un plato o una variedad de platos a la radiación electromagnética de foco a un receptor o receptores, RATAN-600 emplea un anillo de paneles reflectantes ajustables que puede ser en ángulo para dirigir la radiación desde cualquier punto en el cielo a un receptor cónico central. Aunque el anillo es solamente 576 metros de diámetro, y no hay ninguna estructura sólida, el efecto general del acuerdo es la de una antena orientable parcialmente con la energía de un plato de diámetro de 600 metros, lo que es más grande radiotelescopio de diámetro individual el mundo.
Crédito de la foto
El RATAN-600 es el radiotelescopio del mundo primer multi-element-reflector sin ninguna estructura que enlazan a los elementos de superficie. Las funciones normalmente realizadas por dicha estructura en su lugar, son ejecutados por rotación de la tierra. El telescopio se suministra sobre un cuarto de todo el material observacional en Rusia en el campo de radio astronomía y más del 80% en la central, gama centímetro decímetro, se describe.
Una capacidad especial de RATAN-600 es su agilidad de frecuencia, la capacidad de cambiar rápidamente su frecuencia de funcionamiento, permitiendo que el telescopio buscar una fuente en un rango de frecuencias en un tiempo muy corto. Puede hacer observaciones de radiofrecuencia en la banda de frecuencias que van desde 610 MHz hasta 30 GHz. Esto es especialmente útil durante la exploración de variables fuentes de radiación. El foco de muchos años de programa científico de RATAN-600, sin embargo, es la observación del sol en longitudes de onda de la radio, en particular, de la corona solar. El telescopio también ha contribuido a la observación de radio para el proyecto SETI. (Véase el Observatorio de Arecibo).
RATAN-600 fue construido en 1968 y comenzó a funcionar en 1974.
Crédito de la foto
El plan general de RATAN-600: 1 - reflector circular; 2-reflector plano; 3 - radiales ferrocarriles; 4 - receptor central; 5 - carriles anillo.
Crédito de la foto
La mayor parte del telescopio son los elementos reflectores rectangulares. Hay 895 de ellos y cada uno medidas de 11 metros de altura. Crédito de la foto
Crédito de la foto
Crédito de la foto
El reflector plano consta de 124 elementos planares de 8,5 metros de altura y una longitud total de 400 metros. Los elementos pueden girar sobre un eje horizontal situado a nivel del suelo. Crédito de la foto
Crédito de la foto
Detrás de los reflectores planos. Crédito de la foto

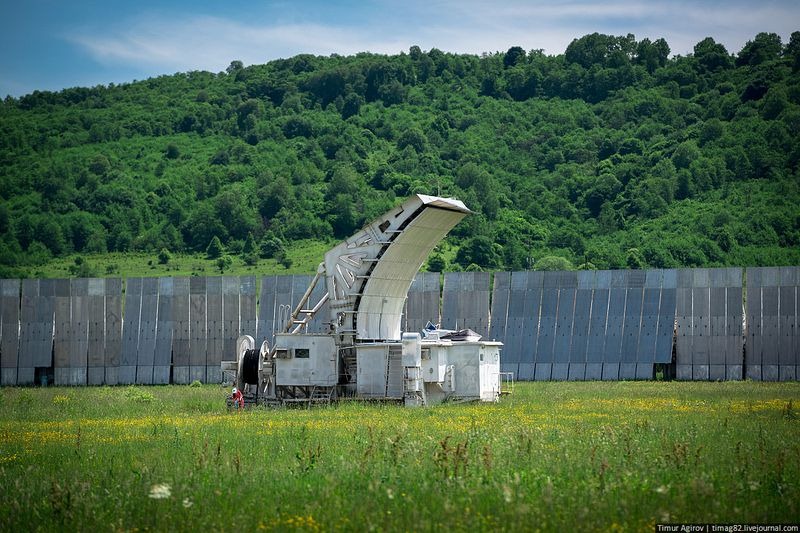

Los reflectores cilíndricos que corren sobre rieles. Crédito de la foto
Los reflectores cilíndricos que corren sobre rieles. Crédito de la foto
Crédito de la foto
Los carriles del anillo sobre el que giran los reflectores planos. Crédito de la foto

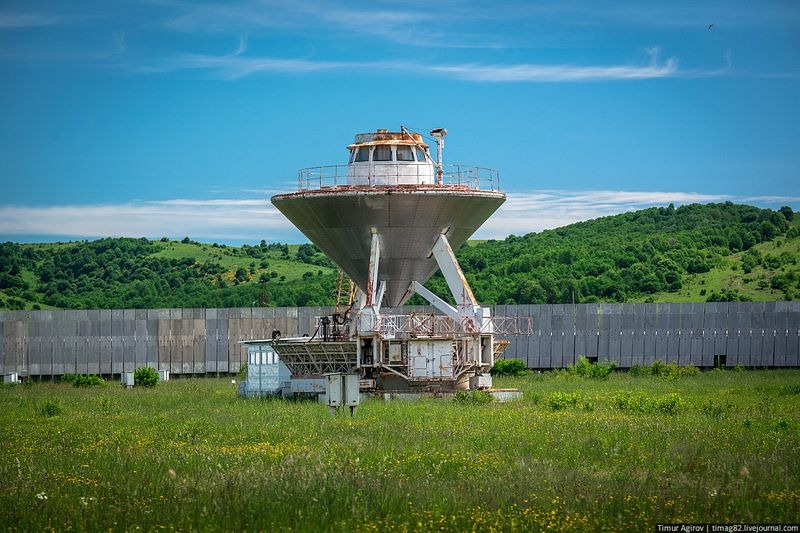

El receptor cónico en el centro. Crédito de la foto
Crédito de la foto
